Un chauffe-eau peut sembler correctement installé dès lors que l’eau chaude arrive aux robinets. Pourtant, la fiabilité d’un ballon dépend aussi de détails peu visibles, notamment à l’endroit où ses tubulures rencontrent la plomberie existante. Lorsqu’un réseau en cuivre est raccordé directement à des éléments en acier, l’eau crée les conditions d’une réaction électrochimique lente. Cette corrosion galvanique fragilise peu à peu les filetages, les raccords et parfois la cuve elle-même.
Le raccord diélectrique répond à ce risque précis. Cette petite pièce isolante sépare électriquement deux métaux incompatibles et limite ainsi la formation d’un effet pile dans le circuit d’eau sanitaire. Son installation ne remplace ni un groupe de sécurité, ni une alimentation électrique conforme, ni l’entretien du ballon. Elle complète ces protections avec une logique simple : empêcher une dégradation avant qu’elle ne devienne une fuite, un dégât des eaux ou un remplacement prématuré.
En bref :
- Le raccord diélectrique isole le cuivre de l’acier afin de limiter la corrosion galvanique autour du chauffe-eau.
- La sortie d’eau chaude, repérée en rouge, est le point prioritaire pour installer cette protection.
- Sur un réseau entièrement en cuivre, deux raccords sont généralement la solution la plus protectrice, un sur chaque tubulure.
- La pose exige de couper l’électricité, de fermer l’eau, de contrôler les joints et de ne jamais alimenter un ballon vide.
- Une vérification annuelle des raccordements et du groupe de sécurité permet de détecter tôt une humidité ou une oxydation.
| Peu de temps ? Voici l’essentiel pour le raccordement diélectrique du chauffe-eau |
|---|
| Protection des métaux : le raccord évite le contact électrique direct entre une canalisation cuivre et une sortie en acier. |
| Priorité de montage : la sortie d’eau chaude du ballon doit être protégée, surtout si elle rejoint un tube cuivre. |
| Réseau cuivre complet : deux pièces isolantes, côté chaud et côté froid, offrent une séparation plus complète. |
| Contrôle utile : une jonction sèche, accessible et sans trace orangée réduit le risque de fuite cachée. |
Raccord diélectrique de chauffe-eau : comprendre la corrosion galvanique et ses effets

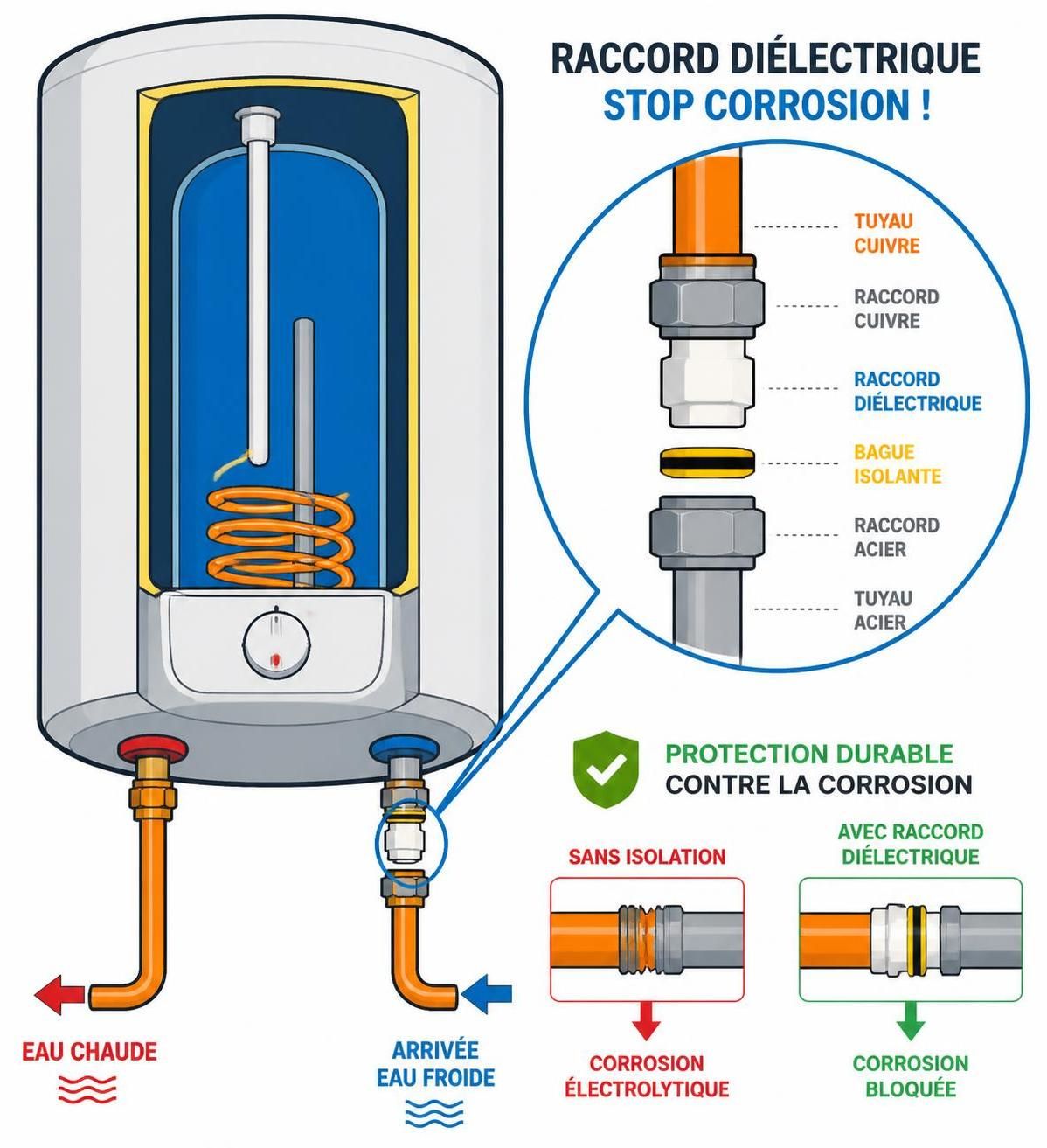

Le raccord diélectrique, souvent appelé RID, est une pièce de plomberie destinée à interrompre le contact électrique entre deux métaux différents. Il ressemble à un raccord fileté classique, mais il intègre une bague isolante en polymère résistant, souvent en nylon. Cette partie non conductrice empêche la continuité électrique entre la tubulure du ballon et la canalisation qui lui est reliée.
Le phénomène traité est la corrosion galvanique. Il apparaît lorsque deux métaux de nature différente sont réunis dans un environnement humide et conducteur. L’eau sanitaire contient naturellement des minéraux et des ions. Elle peut donc permettre le passage d’un faible courant entre le cuivre et l’acier, à la manière d’une pile très discrète. La réaction est lente, mais elle se poursuit à chaque cycle de remplissage et de chauffe.
Dans un chauffe-eau électrique, les zones les plus exposées sont rarement visibles au premier regard. Les filetages, les écrous, les embouts de cuve et la jonction avec les tuyaux peuvent se dégrader avant que le ballon ne montre une fuite franche. Une coloration brun-orangé, un dépôt verdâtre près du cuivre, une trace blanche laissée par l’eau ou un suintement récurrent sont des signaux qui méritent une inspection immédiate.
Pourquoi le cuivre et l’acier demandent une séparation adaptée
Le cuivre est très répandu dans les logements anciens et dans de nombreuses rénovations. Il est apprécié pour sa durée de vie, sa résistance mécanique et sa facilité de mise en œuvre. L’acier, quant à lui, est présent dans les raccords de cuve de nombreux ballons d’eau chaude. Ces matériaux sont performants séparément, mais leur assemblage direct peut devenir défavorable dans un réseau d’eau.
Le problème ne relève pas d’une panne électrique domestique. Il ne dépend pas non plus du disjoncteur, de la terre ou du contacteur heures creuses. Même avec une installation électrique parfaitement sécurisée, le couple cuivre-acier reste susceptible de réagir par contact avec l’eau. C’est précisément pour cette raison que le raccord isolant a une fonction hydraulique et électrochimique, distincte des protections électriques du chauffe-eau.
Dans une maison rénovée, Camille remplace un ballon vieillissant dans une buanderie. Les tubes en cuivre sont encore sains et ne nécessitent pas de réfection complète. Le groupe de sécurité est neuf, le ballon est correctement fixé et l’évacuation est en place. Sans raccord diélectrique, les tubes cuivre vissés directement sur les sorties acier créent cependant un point faible. L’installation paraît fonctionnelle, mais sa durée de vie risque d’être raccourcie par une attaque silencieuse au niveau des jonctions.
Cette prévention est particulièrement utile dans les espaces peu surveillés : placard technique, garage, faux plafond, cellier ou logement loué. Une petite fuite sous un ballon peut humidifier des panneaux de bois, détériorer une isolation et attirer des insectes liés aux milieux humides, comme les poissons d’argent. Une plomberie saine participe donc directement à un habitat plus sec, plus durable et moins propice aux désordres secondaires.
Un raccord diélectrique ne corrige pas une cuve déjà percée et n’élimine pas le calcaire. Son rôle est plus ciblé : préserver les raccordements métalliques contre un vieillissement accéléré. Il s’inscrit dans la même logique qu’une ventilation entretenue ou qu’une évacuation de groupe de sécurité bien posée : empêcher un risque modeste de devenir un problème coûteux.
À retenir : un ballon ne vieillit pas seulement à cause de son âge ou de la qualité de l’eau ; les matériaux assemblés autour de lui influencent aussi sa longévité.
Un ou deux raccords diélectriques sur un chauffe-eau selon le réseau de plomberie
La question du nombre de raccords se pose souvent au moment de remplacer un ballon. La réponse ne repose pas sur une règle identique pour tous les logements. Elle dépend avant tout des matériaux en présence sur l’arrivée d’eau froide, sur la sortie d’eau chaude et autour du groupe de sécurité. Observer les tuyaux avant d’acheter les pièces évite les montages inutiles ou incomplets.
Sur une installation traditionnelle en cuivre, deux raccords constituent généralement le montage le plus protecteur. Le premier se place sur la sortie d’eau chaude, identifiée par une collerette rouge. Le second se fixe sur l’entrée d’eau froide, repérée en bleu. Cette disposition isole le ballon sur ses deux points de contact avec le réseau métallique.
| Type de réseau autour du ballon | Montage conseillé | Intérêt pratique |
|---|---|---|
| Cuivre sur l’eau froide et l’eau chaude | Deux raccords diélectriques | Le ballon est séparé du cuivre sur ses deux tubulures. |
| PER ou multicouche avec raccordement isolant | Un raccord sur la sortie chaude | Le matériau plastique limite déjà la continuité électrique sur une partie du réseau. |
| Groupe de sécurité inox côté eau froide | Un ou deux selon la liaison réelle | L’inox réduit le risque, sans dispenser d’examiner les raccords voisins. |
| Réseau homogène en acier galvanisé | Analyse du montage | Le risque cuivre-acier est moins marqué si aucun cuivre n’est directement relié au ballon. |
Sortie rouge et entrée bleue : respecter le bon ordre de raccordement
La sortie d’eau chaude est le point à traiter en priorité. C’est elle qui rejoint la distribution vers les robinets, la douche ou la cuisine. Sur de nombreux appareils, un raccord diélectrique est fourni pour cette sortie. Il doit être placé directement sur la tubulure du chauffe-eau, avant le tube cuivre ou le flexible reliant le réseau d’eau chaude.
Lorsque deux pièces sont nécessaires, le côté eau froide demande la même attention. Le raccord isolant se visse directement sur l’entrée bleue du ballon. Le groupe de sécurité se monte ensuite sur ce raccord. Le placer après le groupe de sécurité laisserait une portion métallique en contact direct avec la cuve, ce qui réduirait l’intérêt de la protection.
Un mitigeur thermostatique n’a pas d’effet sur cette décision. Ce dispositif protège les occupants contre les brûlures en mélangeant l’eau chaude et l’eau froide. Il est utile dans une salle de bains familiale, mais il ne transforme pas la nature des métaux du réseau. La présence d’un mitigeur ne justifie donc ni l’ajout systématique d’un second raccord ni sa suppression.
Certains logements mêlent plusieurs technologies. Une arrivée froide peut être en multicouche blanc, puis passer par un raccord laiton et un groupe de sécurité inox. La sortie chaude peut rejoindre un ancien tube cuivre apparent. Dans ce cas, le choix doit suivre le parcours réel de l’eau et les continuités métalliques. Une inspection attentive vaut mieux qu’une décision prise sur la seule apparence d’un tuyau.
Il est utile de repérer les matériaux avant l’intervention. Le cuivre a sa couleur orangée caractéristique. Le PER est généralement souple et protégé par une gaine. Le multicouche est plus rigide et présente souvent une finition blanche. L’acier galvanisé est gris, tandis que les flexibles inox possèdent une tresse métallique extérieure. En cas de doute dans un coffrage ou derrière un meuble, une photographie nette des raccordements permet à un plombier de confirmer la bonne configuration.
Erreur fréquente : installer un raccord côté froid après le groupe de sécurité. La pièce isolante doit être placée au plus près de l’entrée du ballon pour protéger aussi la liaison avec le groupe.
La règle utile reste simple : plus le cuivre est directement présent autour des sorties acier du ballon, plus l’isolation des deux côtés devient pertinente.
Pose d’un raccord diélectrique de chauffe-eau : étapes pour un montage étanche et sûr
Installer un raccord diélectrique ne demande pas un matériel complexe, mais l’intervention doit être menée dans un ordre rigoureux. Le principal danger ne vient pas de la pièce elle-même, mais d’une remise sous tension trop rapide ou d’un serrage qui abîme les joints. Un ballon ne doit jamais être alimenté électriquement tant que sa cuve n’est pas pleine.
Avant toute manipulation, l’alimentation du chauffe-eau doit être coupée au tableau électrique. Il convient ensuite de fermer l’arrivée d’eau générale ou la vanne dédiée au ballon. Ouvrir un robinet d’eau chaude permet de relâcher la pression résiduelle. Pour un appareil déjà en service, une vidange partielle ou complète peut être indispensable selon la nature des travaux.
Les gestes de pose qui protègent les filetages et les joints
- Couper le courant au disjoncteur dédié au chauffe-eau et vérifier que l’appareil ne peut pas se remettre en marche.
- Fermer l’eau, puis ouvrir un robinet d’eau chaude afin de diminuer la pression dans le réseau.
- Nettoyer les filetages pour retirer l’ancienne filasse, le tartre, la rouille ou les résidus de joint.
- Positionner les joints adaptés sans les pincer ni les tordre dans leur logement.
- Visser le raccord diélectrique directement sur la sortie rouge, puis sur l’entrée bleue si le montage en prévoit un second.
- Monter le groupe de sécurité après le raccord froid lorsque celui-ci est présent.
- Remettre l’eau progressivement, purger l’air aux robinets et contrôler chaque jonction avec un chiffon sec.
- Rétablir l’électricité uniquement après remplissage complet de la cuve et absence de fuite.
Les joints toriques assurent l’étanchéité dans les assemblages prévus à cet effet. Ils doivent être propres, souples et bien placés. Sur certains filetages, un complément d’étanchéité peut être requis. La filasse de lin associée à une pâte adaptée reste une solution classique et durable. Le ruban PTFE, souvent appelé téflon, convient aussi lorsqu’il est enroulé dans le sens du vissage.
Il faut éviter de cumuler les solutions sans nécessité. Mettre du téflon sur un raccord conçu pour fonctionner avec un joint peut empêcher le bon appui des pièces. À l’inverse, monter un filetage conique sans étanchéité adaptée favorise les gouttes persistantes. Le bon geste consiste à suivre la conception du raccord et les indications du fabricant, plutôt qu’à ajouter systématiquement de la matière.
Le serrage demande de la mesure. Une clé plate adaptée offre un effort contrôlé. Une pince multiprise peut marquer le métal, écraser une zone fragile ou endommager la partie isolante. Serrer excessivement ne rend pas un montage plus étanche : cela peut déformer le raccord, fragiliser la bague interne et provoquer une fuite différée après plusieurs cycles de chauffe.
Après remise en eau, le débit aux robinets peut tousser quelques instants, le temps que l’air sorte du circuit. Ce comportement est normal. En revanche, une humidité qui revient après séchage, une goutte suspendue à l’écrou ou un filet d’eau près du groupe de sécurité doit être traité avant de remettre le courant. Dans un placard de cuisine ou au-dessus d’un meuble, cette vérification évite qu’une fuite lente ne reste cachée pendant des semaines.
Un montage propre comprend aussi une évacuation disponible sous le groupe de sécurité. L’eau issue de la dilatation pendant la chauffe doit pouvoir être évacuée sans mouiller le sol. Ce point limite les problèmes d’humidité qui dégradent les matériaux, favorisent les moisissures et rendent certains espaces techniques attirants pour les nuisibles recherchant une zone calme et humide.
Conseil : laisser les raccords visibles et accessibles rend le contrôle annuel beaucoup plus simple qu’un assemblage dissimulé derrière un coffrage fixe.
Une installation fiable se juge avant la première chauffe : cuve remplie, air purgé, jonctions sèches et évacuation fonctionnelle.
Raccord diélectrique ou flexible inox : choisir une liaison durable pour l’eau chaude sanitaire
Le raccord diélectrique rigide est la solution la plus courante pour isoler directement les sorties du ballon. Toutefois, les contraintes d’un local technique ne permettent pas toujours une liaison parfaitement alignée. Dans un placard étroit, sous un escalier ou derrière une trappe, des flexibles sanitaires en inox peuvent faciliter le raccordement entre le chauffe-eau et les canalisations murales.
Cette souplesse ne signifie pas qu’un flexible remplace automatiquement un raccord diélectrique. Un flexible inox possède une tresse métallique extérieure, mais sa composition interne et la continuité de ses embouts varient selon les modèles. Certains intègrent un tube intérieur non conducteur, d’autres conservent une continuité métallique qui ne crée pas une véritable rupture électrique. Seule la documentation du fabricant permet de savoir si un flexible a une fonction isolante réelle.
Quand privilégier une liaison rigide ou un flexible sanitaire certifié
Une liaison rigide bien alignée reste souvent la solution la plus durable. Elle est stable, lisible et conçue pour accompagner le ballon pendant de nombreuses années. Le raccord diélectrique placé à la sortie de cuve remplit sa fonction sans dépendre d’un élément souple. Lors du remplacement du chauffe-eau, installer des raccords neufs avec des joints neufs permet de repartir sur une base saine.
Le flexible sanitaire devient pertinent lorsqu’il corrige un léger décalage entre les axes, facilite une opération de maintenance ou évite de contraindre une canalisation existante. Il doit être explicitement prévu pour l’eau chaude sanitaire, résister à la température et à la pression du réseau, puis rester accessible. Un flexible caché derrière une cloison non démontable complique inutilement le repérage d’une fuite et son remplacement.
- Choisir une longueur adaptée : trop court, le flexible travaille sous tension ; trop long, il forme des boucles difficiles à inspecter.
- Éviter les coudes serrés, les torsions et les écrasements derrière un meuble ou un habillage.
- Vérifier que les joints sont fournis, compatibles et correctement positionnés avant serrage.
- Préserver un accès visuel au groupe de sécurité, aux écrous et à l’évacuation.
- Remplacer un flexible dont la tresse est abîmée, rouillée ou soumise à une traction permanente.
La durabilité ne dépend pas uniquement du matériau choisi. Elle repose aussi sur l’accessibilité. Dans une buanderie bien organisée, quelques centimètres libres autour du ballon permettent d’actionner le groupe de sécurité, d’observer les raccords et de nettoyer le sol. À l’inverse, un chauffe-eau enfermé dans un meuble sans trappe d’accès rend chaque contrôle plus aléatoire.
Le calcaire doit être distingué de la corrosion galvanique. Le raccord diélectrique agit contre la réaction entre des métaux différents. Il n’empêche pas le tartre de se déposer sur une résistance ou dans la cuve. Dans une zone où l’eau est dure, une résistance stéatite, installée dans un fourreau protecteur, peut simplifier l’entretien. Une maintenance adaptée reste plus utile qu’un assemblage d’accessoires sans lien avec le problème observé.
Dans une copropriété, un propriétaire peut choisir un ballon de qualité, un groupe de sécurité neuf et des flexibles certifiés. Si les éléments sont recouverts par un coffrage sans accès, le locataire ne peut pas signaler facilement une anomalie naissante. Prévoir une trappe démontable protège autant le logement que les relations entre propriétaire, occupant et syndic en cas de dégât des eaux.
Cette approche rejoint les bonnes pratiques de rénovation préventive : limiter les recoins humides, utiliser des matériaux adaptés et maintenir les installations contrôlables. Un local sec et propre réduit aussi les conditions favorables aux insectes et aux rongeurs, qui exploitent volontiers les zones peu fréquentées où l’eau est disponible.
À retenir : un flexible de qualité peut résoudre une contrainte de pose, mais il ne doit jamais être confondu avec une protection diélectrique sans vérification de sa conception.
Contrôles du chauffe-eau et prévention des fuites autour des raccordements diélectriques
Une corrosion galvanique ne produit pas forcément de symptôme immédiat. Le ballon chauffe, l’eau circule et les robinets fonctionnent normalement. C’est ce caractère discret qui explique l’intérêt d’un contrôle régulier. Une vérification courte, réalisée une fois par an ou après une intervention plomberie, peut suffire à repérer une humidité avant qu’elle n’endommage le sol ou le plafond voisin.
Les premiers indices méritent d’être observés sans dramatiser. Une auréole sous une tubulure, un écrou taché d’orange, des dépôts blanchâtres, une corrosion sur un filetage ou une odeur d’humidité dans le placard technique signalent qu’un examen est nécessaire. Ces marques ne prouvent pas toutes une corrosion électrochimique. Elles indiquent néanmoins que l’installation mérite d’être contrôlée, car une fuite lente peut avoir plusieurs causes.
Vérification annuelle du raccord diélectrique, du groupe de sécurité et de l’environnement
Le contrôle commence par un regard attentif sous le ballon. Les raccords doivent rester secs. Un chiffon propre passé autour des écrous aide à distinguer une ancienne trace d’une humidité active. Il faut ensuite vérifier que le groupe de sécurité est accessible et que son évacuation n’est pas bouchée. Son fonctionnement relève des instructions du fabricant, mais son rôle est essentiel : il libère l’excès de pression produit par la dilatation de l’eau pendant la chauffe.
Camille, dont le ballon est installé dans une buanderie sous escalier, a pris l’habitude de vérifier cette zone au changement de saison. Elle ouvre la porte du placard, observe le sol, regarde les écrous, contrôle l’absence de trace de rouille et s’assure que rien ne bloque l’évacuation. Cette routine dure quelques minutes. Elle évite surtout qu’un défaut minime se transforme en humidité persistante derrière le meuble.
Dans un appartement, les conséquences d’une fuite dépassent souvent la pièce concernée. L’eau peut gonfler un parquet, détériorer une cloison, atteindre un plafond inférieur ou favoriser le développement de moisissures. À terme, l’humidité chronique abîme l’habitat et peut créer des conditions favorables à certains nuisibles. Les poissons d’argent recherchent par exemple les espaces calmes et humides ; leur présence ne vient pas du chauffe-eau lui-même, mais une fuite ignorée peut aggraver leur environnement.
Les propriétaires ont intérêt à conserver les références du ballon, la facture des raccords et quelques photographies du montage terminé. En cas de remplacement, de déclaration de sinistre ou de question sur la garantie, ces documents facilitent l’identification des pièces et la compréhension de l’installation. Pour un bailleur, remettre au locataire une consigne simple sur le signalement des traces d’eau permet également d’agir avant que le logement ne soit dégradé.
Certains défauts nécessitent l’intervention d’un professionnel : raccord oxydé difficile à démonter, fuite sur la cuve, groupe de sécurité qui coule en continu hors période de chauffe, pression anormale ou doute sur la nature des canalisations. Le bricolage reste adapté à une pose accessible et maîtrisée. Dès qu’un élément de sécurité, une cuve ou l’alimentation électrique est en cause, un plombier chauffagiste apporte un diagnostic plus fiable.
Le raccord diélectrique fait partie d’un ensemble cohérent. Il ne remplace pas une fixation solide du ballon, un circuit électrique dédié protégé, une mise à la terre conforme, une évacuation fonctionnelle ou un entretien adapté à l’eau locale. Son efficacité est maximale lorsqu’il est intégré dans une installation lisible, propre et surveillée.
Erreur fréquente : refermer un coffrage immédiatement après la pose. Il est préférable d’observer les raccordements après la remise en eau, puis après le premier cycle de chauffe, afin de confirmer qu’aucune humidité ne revient.
La meilleure prévention reste concrète : un raccord bien placé, une évacuation libre et un contrôle visuel régulier protègent durablement le ballon comme le logement qui l’entoure.
Où placer le raccord diélectrique sur l’arrivée d’eau froide ?
Il se visse directement sur l’entrée d’eau froide du chauffe-eau, généralement repérée en bleu. Lorsque cette protection est nécessaire, le groupe de sécurité se monte ensuite sur le raccord afin d’isoler le ballon de la liaison métallique située en amont.
Un seul raccord diélectrique est-il suffisant sur un chauffe-eau ?
Un raccord sur la sortie d’eau chaude constitue la protection prioritaire. Lorsque l’arrivée froide et la sortie chaude sont toutes deux raccordées à un réseau cuivre, deux raccords offrent une isolation plus complète.
Le raccord diélectrique empêche-t-il le calcaire dans le ballon ?
Non. Il limite la corrosion galvanique entre métaux différents, mais n’agit pas sur le tartre. Une résistance stéatite et un entretien adapté sont plus pertinents dans les secteurs où l’eau est très calcaire.
Combien de temps dure un raccord diélectrique ?
Un modèle de bonne qualité peut accompagner le chauffe-eau pendant de nombreuses années, souvent autour de dix à quinze ans selon les conditions d’installation. Lors du remplacement du ballon, poser des raccords et des joints neufs reste une précaution recommandée.
