Guide illustré : schéma complet pour l’installation et les raccordements essentiels d’un chauffe-eau

Installer ou remplacer un chauffe-eau demande une préparation plus méthodique qu’il n’y paraît. Derrière un ballon d’eau chaude correctement posé se trouvent plusieurs réseaux qui doivent fonctionner ensemble : l’arrivée d’eau froide, la distribution d’eau chaude, l’alimentation électrique et, pour un modèle thermodynamique, la circulation de l’air ainsi que l’évacuation des condensats. Un schéma complet permet d’anticiper les raccordements, de garder les organes de sécurité accessibles et d’éviter les modifications coûteuses après la pose.

Dans une buanderie, un garage, un cellier ou un placard technique, chaque détail compte. Un mur insuffisamment porteur, une évacuation oubliée, un ballon trop éloigné de la salle de bains ou une gaine d’air mal placée peuvent réduire le confort quotidien. L’exemple de Léa et Thomas, en rénovation dans leur maison, est parlant : leur chauffe-eau thermodynamique devait être installé près de la porte du garage. Le plan semblait cohérent, mais la reprise d’air était gênée par l’ouverture de la porte et aucune évacuation des condensats n’avait été prévue. En reprenant le schéma avant le chantier, ils ont déplacé l’appareil, ajouté un siphon et conservé un accès suffisant pour l’entretien.

En bref :

• Le réseau d’eau doit inclure une vanne d’arrêt, un groupe de sécurité, une évacuation et une sortie d’eau chaude clairement identifiée.
• L’alimentation électrique doit être dédiée, protégée et reliée à une terre continue.
• Un ballon plein est lourd : la fixation ou le support au sol doit être adapté à la charge réelle de l’appareil rempli.
• Le chauffe-eau thermodynamique nécessite aussi une réflexion sur l’air, le bruit, la VMC et les condensats.
• La cuve doit être entièrement remplie avant toute mise sous tension, afin de ne pas endommager la résistance.

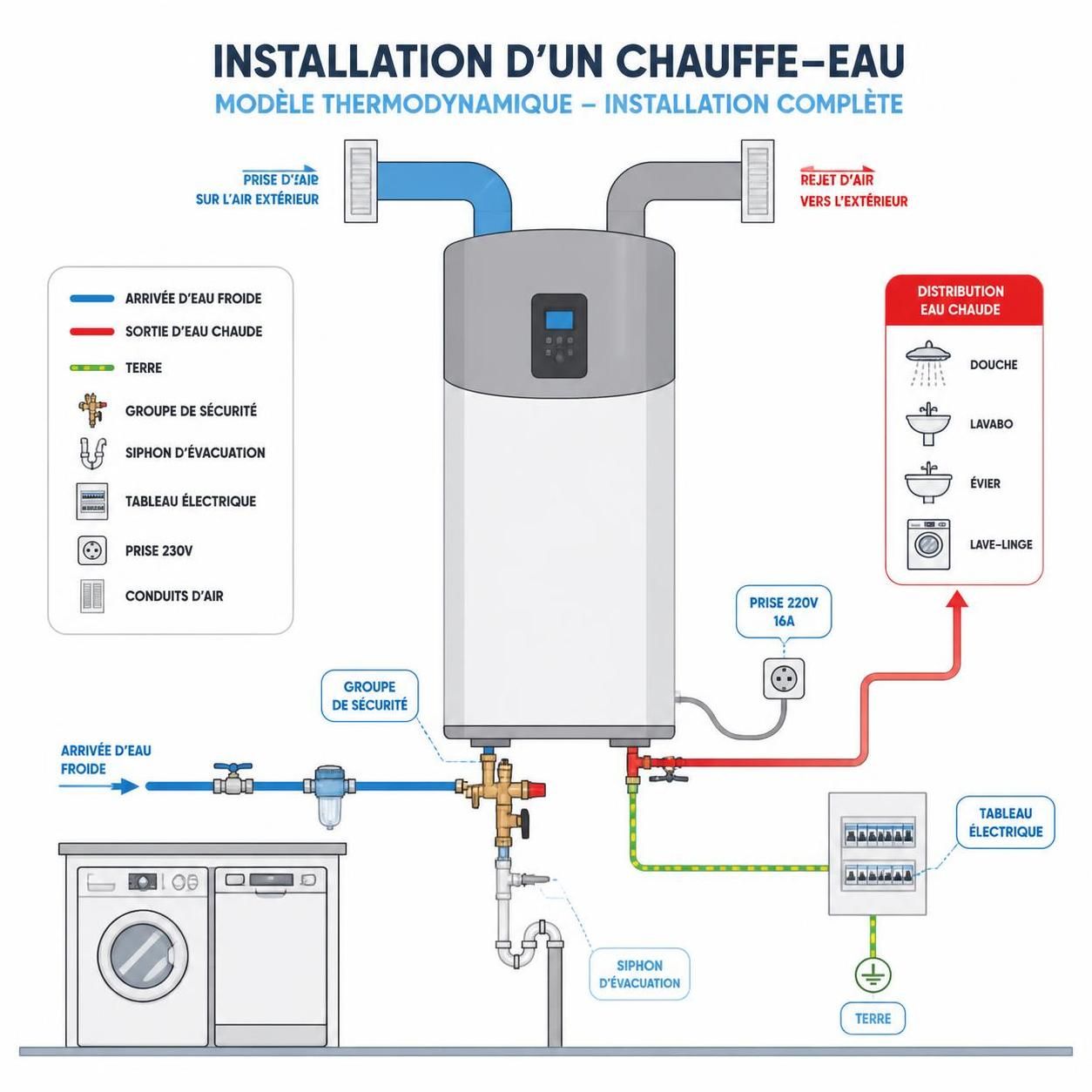

Schéma d’installation d’un chauffe-eau : comprendre les réseaux d’eau, d’électricité et d’air

Un schéma d’installation de chauffe-eau devient beaucoup plus facile à lire lorsqu’il est divisé en trois parcours distincts. Le premier concerne l’eau sanitaire. Le deuxième correspond à l’électricité. Le troisième s’applique aux appareils thermodynamiques et représente les entrées d’air, les rejets d’air refroidi et l’évacuation des condensats. Cette lecture organisée évite de considérer le ballon comme un appareil isolé alors qu’il dépend directement de l’ensemble du logement.

Le parcours hydraulique commence avec l’arrivée d’eau froide. Cette canalisation alimente le ballon par l’intermédiaire d’une vanne d’arrêt locale. Cette vanne est utile lors d’un entretien ou d’un remplacement, car elle permet d’isoler l’appareil sans couper l’eau dans toute la maison. Après cette vanne, le groupe de sécurité est installé dans le sens indiqué par son fabricant. Il protège la cuve lorsque l’eau se réchauffe et prend davantage de volume.

Un léger écoulement au niveau du groupe de sécurité pendant une montée en température peut être normal. Il traduit l’évacuation d’une petite quantité d’eau liée à la dilatation. En revanche, un filet continu en dehors des phases de chauffe, une flaque persistante ou un siphon qui déborde demandent un contrôle rapide. Une pression trop importante dans le réseau, un organe entartré ou une évacuation bouchée peuvent expliquer le problème.

La sortie d’eau chaude se situe généralement dans la partie haute du ballon. Elle distribue ensuite l’eau vers les robinets, l’évier, la douche et la baignoire. Plus les canalisations sont longues, plus l’eau perd de la chaleur entre la cuve et les points de puisage. Dans une maison de plain-pied, placer le ballon au fond d’un garage très éloigné peut simplifier le chantier, mais augmente parfois l’attente au robinet. Cette attente encourage aussi le gaspillage d’eau potable.

Les organes indispensables sur le schéma hydraulique du ballon d’eau chaude

Un raccordement fiable ne dépend pas seulement des tubes. Il repose sur des pièces simples, mais indispensables, qui doivent rester accessibles après les travaux. Le groupe de sécurité ne doit pas être enfermé dans un coffrage sans trappe. Il faut pouvoir l’observer, le manipuler selon les recommandations d’entretien et repérer immédiatement une fuite.

• La vanne d’arrêt permet de couper l’alimentation du ballon lors d’une intervention.
• Le groupe de sécurité limite la surpression créée par la dilatation de l’eau chauffée.
• Le siphon d’évacuation guide les rejets tout en réduisant les remontées d’odeurs.
• Le raccord diélectrique limite les risques de corrosion lorsque différents métaux se rencontrent.
• Le mitigeur thermostatique aide à distribuer une eau moins brûlante aux robinets sensibles.
• Le vase d’expansion sanitaire peut réduire les écoulements liés à la dilatation selon la configuration.

Le raccord diélectrique est parfois oublié lors d’un remplacement rapide. Pourtant, cette pièce participe à la protection des raccords contre les phénomènes électrochimiques qui apparaissent avec certains assemblages de métaux. Avant de sélectionner les pièces de liaison, il est utile de consulter ce guide sur le raccordement diélectrique d’un chauffe-eau, notamment lorsque l’installation associe cuivre, acier ou éléments en matériaux composites.

Le circuit électrique doit apparaître séparément sur le dessin. Un chauffe-eau électrique ou thermodynamique est alimenté depuis le tableau par une ligne réservée à cet usage. La présence d’une terre réelle et continue est essentielle. La section des conducteurs, les protections au tableau et les modalités de commande dépendent de la puissance de l’appareil et des prescriptions du fabricant.

Avant toute manipulation, l’alimentation doit être coupée et l’absence de tension contrôlée avec un appareil adapté. Descendre un disjoncteur ne constitue pas, à lui seul, une vérification suffisante. Les branchements phase, neutre et terre doivent être réalisés proprement au bornier prévu. Un câble abîmé, un serrage insuffisant ou une protection inadaptée représente un risque inutile dans une pièce souvent exposée à l’humidité.

Un schéma lisible ne sert pas uniquement le jour de la pose : il facilite l’entretien, la recherche d’une fuite et le diagnostic d’une panne plusieurs années plus tard.

Raccordement chauffe-eau électrique : fixation, plomberie et alimentation sécurisées

Le chauffe-eau électrique reste une solution fréquente dans les appartements comme dans les maisons. Son principe est simple : une résistance chauffe l’eau contenue dans la cuve jusqu’à la température programmée. Cette apparente simplicité ne dispense pas de préparer soigneusement le montage. La première erreur consiste à acheter un ballon puis à chercher, une fois sur place, comment le fixer, l’alimenter ou évacuer l’eau du groupe de sécurité.

Un ballon rempli représente une charge importante. Un modèle de capacité moyenne peut peser plusieurs centaines de kilogrammes une fois plein. La nature du support doit donc être identifiée avant le perçage. Béton, brique pleine, parpaing, cloison alvéolaire et plaque de plâtre n’offrent pas la même résistance. Une cloison légère ne doit jamais porter seule une grande cuve remplie d’eau.

Selon le modèle et la structure, une pose sur trépied, un renfort du mur ou une implantation sur un sol stable peut être préférable. Ce choix est particulièrement pertinent en rénovation, où les parois cachées derrière un doublage ne révèlent pas toujours leur composition. Léa et Thomas ont d’abord envisagé de suspendre leur appareil sur une cloison de buanderie. Après vérification, cette cloison séparait simplement deux espaces sans mur porteur. Un support au sol a finalement été retenu, ce qui a supprimé le risque de déformation ou d’arrachement.

Préparer l’emplacement du ballon avant le raccordement

L’emplacement doit rester hors gel, suffisamment accessible et aussi proche que possible des usages principaux. Dans un petit logement, le ballon est souvent placé dans un placard. Ce choix fonctionne si une trappe ou un dégagement permet d’atteindre les raccords, le thermostat, la résistance et le groupe de sécurité. Un appareil coincé au-dessus d’un meuble ou entouré de panneaux fixes transforme la moindre maintenance en intervention lourde.

Dans une salle d’eau, la proximité de l’eau impose une vigilance renforcée pour l’alimentation électrique. Les volumes de protection et les règles propres à la pièce doivent être respectés. Si l’emplacement se situe près d’une douche, d’une baignoire ou d’un lavabo, un contrôle par un professionnel qualifié reste une précaution pertinente. Une installation propre est une installation qui peut être vérifiée sans démontage hasardeux.

Après la fixation, l’ordre de raccordement compte. L’arrivée d’eau froide est reliée au groupe de sécurité. La sortie eau chaude est raccordée au réseau de distribution avec des pièces compatibles et des joints correctement placés. Les tuyaux doivent être maintenus pour éviter que leur poids ou leur tension n’exerce un effort sur les filetages de la cuve.

1. Couper le courant au tableau et contrôler l’absence de tension.
2. Installer le ballon sur un support adapté à sa masse une fois rempli.
3. Poser la vanne d’arrêt, le groupe de sécurité et son évacuation accessible.
4. Raccorder l’eau froide, puis le départ d’eau chaude sanitaire.
5. Ouvrir l’arrivée d’eau froide et un robinet d’eau chaude pour purger l’air.
6. Vérifier que le débit est régulier et que la cuve est totalement remplie.
7. Observer chaque raccord avant de remettre l’alimentation électrique.
8. Mettre l’appareil sous tension et surveiller le premier cycle de chauffe.

Le remplissage précède toujours la mise sous tension. Une résistance électrique alimentée alors que la cuve est vide ou partiellement remplie peut surchauffer et être détériorée très rapidement. Cette règle simple évite une panne immédiate qui peut coûter plus cher qu’une préparation rigoureuse.

Un ballon peut être commandé par un contacteur heures creuses selon le contrat d’électricité et le tableau existant. La marche forcée reste utile pour un besoin exceptionnel, par exemple après une consommation inhabituelle. Elle ne doit pas devenir le réglage habituel. Le fonctionnement et les précautions associées sont détaillés dans cette page sur la marche forcée du chauffe-eau.

Une goutte sous un raccord ne doit jamais être ignorée. Une fuite lente peut marquer un plafond, détériorer un meuble de cuisine voisin ou créer une humidité durable dans une cloison. Dans un logement, l’humidité cachée favorise ensuite les moisissures et peut attirer certains insectes recherchant des zones calmes et humides. Pour distinguer une fuite de raccord, de bride, de cuve ou de groupe de sécurité, ce dossier sur la fuite de chauffe-eau en 2026 aide à repérer les signaux utiles.

La qualité d’une pose électrique se voit surtout dans ce qui reste accessible, stable et contrôlable après la fermeture du chantier.

Schéma chauffe-eau thermodynamique : air, bruit, VMC et évacuation des condensats

Le chauffe-eau thermodynamique utilise une pompe à chaleur intégrée ou séparée pour capter des calories présentes dans l’air et les transmettre à l’eau sanitaire. Il ne remplace pas le chauffage de la maison, mais peut réduire l’électricité nécessaire à la production d’eau chaude lorsque le local, la température et les flux d’air sont adaptés. Son schéma d’installation comprend donc davantage d’éléments qu’un ballon électrique classique.

En plus de l’eau et de l’électricité, il faut représenter les entrées d’air, les sorties d’air, les gaines éventuelles et le chemin suivi par les condensats. L’air qui traverse l’appareil ressort plus frais et généralement plus sec. Cette conséquence est utile dans certains garages ou celliers, mais elle peut devenir inconfortable si l’appareil prélève des calories dans une pièce chauffée ou trop petite.

Choisir entre air ambiant, gaines et système split

Un modèle monobloc sur air ambiant capte l’air directement dans le local où il se trouve. Un garage, une buanderie ou un cellier ventilé peut convenir si le volume est suffisant et si le local ne descend pas trop bas en température l’hiver. Il faut aussi accepter la baisse de température provoquée par le rejet d’air refroidi. Dans un espace servant au séchage du linge, cette modification peut ralentir le séchage et renforcer la sensation de fraîcheur.

Un modèle gainé prélève et rejette l’air via des conduits. Cette solution apporte une grande souplesse, mais les gaines doivent suivre les limites du fabricant : diamètre, longueur, nombre de coudes et type de grilles. Des conduits comprimés derrière une armoire ou des coudes inutiles font travailler le ventilateur plus fortement. Le bruit augmente et le rendement diminue.

La solution split associe un ballon intérieur à une unité extérieure. Elle peut être intéressante lorsque le bruit doit rester éloigné des pièces de vie. En revanche, le circuit frigorifique demande des compétences spécifiques, une pose conforme et une mise en service par un intervenant habilité. Ce montage ne doit pas être improvisé, car les liaisons frigorifiques déterminent directement la performance et la fiabilité de l’ensemble.

Les condensats sont l’autre point majeur du schéma. Lorsque l’air est refroidi, l’humidité qu’il contient se condense sous forme d’eau. Cette eau doit rejoindre une évacuation par gravité, avec une pente suffisante, ou être relevée par une pompe conçue pour cet usage. Un récipient posé sous l’appareil n’est pas une réponse durable : il peut déborder pendant une période humide ou lorsque l’occupation du logement augmente.

Le lien avec la VMC mérite une attention particulière. Une bouche de ventilation mécanique déjà chargée d’extraire l’air d’une pièce ne doit pas entrer en concurrence avec la reprise d’air du chauffe-eau. Dans le garage de Léa et Thomas, la bouche de reprise devait initialement être posée près de la VMC. L’air circulait mal sur le plan et la porte ouverte gênait encore davantage le passage. Le déplacement de la reprise vers un pan de mur dégagé a rétabli un flux plus régulier.

Le niveau sonore doit être étudié avant l’achat. Compresseur, ventilateur et vibrations peuvent se transmettre dans une cloison légère, un plancher ou des gaines mal fixées. Des plots antivibratiles, une implantation loin des chambres et une circulation d’air sans obstacles améliorent nettement le confort. Le meilleur emplacement est celui qui protège à la fois le rendement de l’appareil et la tranquillité des occupants.

Dimensionnement et emplacement du chauffe-eau : confort d’usage et économies d’eau chaude

Le volume d’un chauffe-eau ne se choisit pas seulement selon le nombre d’habitants. Les habitudes du foyer changent fortement le besoin réel. Deux adultes prenant des douches courtes à des horaires différents n’utilisent pas la même quantité d’eau qu’un foyer avec deux salles de bains, des bains fréquents ou des retours simultanés en fin de journée. Le bon dimensionnement évite à la fois les manques d’eau chaude et le stockage inutile.

Pour un chauffe-eau thermodynamique, des volumes de 150 à 200 litres peuvent convenir à deux ou trois personnes selon les usages. Un foyer de quatre occupants s’oriente souvent vers une capacité comprise entre 200 et 250 litres. Au-delà, 250 à 300 litres peuvent être nécessaires lorsque les besoins sont plus soutenus. Ces repères doivent être confrontés aux préconisations du fabricant, à la température de consigne et au profil de consommation du logement.

Un ballon sous-dimensionné entraîne des douches écourtées, des attentes et un recours régulier à la marche forcée. À l’inverse, une cuve trop grande coûte plus cher, occupe davantage de place et maintient inutilement un volume important d’eau chaude. Le confort dépend aussi du débit des équipements sanitaires. Une douchette économe, un mousseur sur un robinet et une température correctement réglée peuvent réduire le besoin sans sacrifier l’usage quotidien.

Mesurer la place disponible avant de commander un ballon

Les dimensions extérieures doivent être relevées avec soin. Il faut prévoir le diamètre et la hauteur du ballon, mais aussi l’espace nécessaire au-dessus, sur les côtés et en dessous pour les raccordements et les opérations futures. Un appareil de 100 litres peut répondre à un petit logement, mais son encombrement réel ne se limite pas à la cuve. Pour comparer les mesures, les dégagements et les possibilités d’implantation, consulter les dimensions d’un chauffe-eau de 100 litres permet de préparer le placard ou le local technique avant livraison.

La distance avec les points de puisage joue également sur le confort. Chaque mètre de tube contient une quantité d’eau qui refroidit entre deux utilisations. Lorsque la cuisine et la salle de bains sont éloignées du ballon, l’utilisateur laisse couler l’eau plus longtemps avant d’obtenir la bonne température. Isoler les canalisations accessibles dans un garage, un vide sanitaire ou un cellier limite ces pertes et réduit le risque de condensation sur les tuyaux froids.

Cette question rejoint directement l’entretien global d’un habitat sain. Une fuite non détectée ou une condensation répétée peut humidifier une cloison, un plafond de garage ou un espace derrière un meuble. Or, l’humidité persistante dégrade les matériaux, favorise les moisissures et crée des abris propices à certains nuisibles. Une installation bien pensée conserve donc des circulations d’air correctes et un accès visuel autour des raccords.

• Nombre d’occupants : prendre en compte les présences réelles et non la capacité théorique du logement.
• Habitudes : distinguer douches rapides, bains, usages simultanés et horaires décalés.
• Distances : réduire les longueurs de distribution lorsque cela est possible.
• Support : contrôler la résistance du mur ou du sol avant l’achat.
• Température du local : indispensable pour évaluer un modèle thermodynamique.
• Bruit : éviter un appareil contre une chambre ou une pièce de repos.
• Accessibilité : laisser une zone suffisante pour vidange, entretien et remplacement.

Dans le cas de Léa et Thomas, déplacer le ballon de deux mètres vers le centre de la maison a réduit le trajet vers la salle de bains. Le chantier demandait une adaptation des tubes, mais l’eau chaude arrivait plus vite et les pertes devenaient plus faibles. Ce type de choix est souvent plus rentable qu’un surdimensionnement de la cuve.

Les logements équipés de panneaux photovoltaïques peuvent aussi réfléchir à une gestion intelligente de l’eau chaude. Un routeur peut orienter certains surplus de production vers le ballon selon l’installation et les usages du foyer. Cette approche nécessite toutefois un dimensionnement cohérent et des raccordements sûrs. Le fonctionnement d’un routeur solaire en autoconsommation permet de comprendre cette piste avant de modifier le tableau électrique.

Un chauffe-eau bien dimensionné répond aux usages quotidiens sans imposer d’attente, sans surstockage et sans fragiliser l’équilibre du logement.

Mise en service et entretien d’un chauffe-eau : prévenir fuites, humidité et pannes

La mise en service est le moment où le schéma théorique doit être confronté à la réalité du chantier. Même si les raccordements semblent corrects, les premières heures permettent de détecter un joint qui perle, une évacuation trop lente, un bruit anormal ou une erreur de commande électrique. Procéder dans l’ordre évite de refermer trop vite un coffrage ou de ranger les outils avant les vérifications essentielles.

Pour un ballon électrique, la cuve doit être totalement remplie. L’arrivée d’eau froide est ouverte tandis qu’un robinet d’eau chaude reste ouvert dans le logement. L’air emprisonné s’échappe progressivement. Quand l’eau sort avec un débit continu, sans à-coups d’air, le remplissage est terminé. Les raccords peuvent alors être inspectés avec attention avant la remise sous tension.

Le premier cycle de chauffe permet de surveiller le fonctionnement du groupe de sécurité, la tenue du disjoncteur et l’absence d’échauffement inhabituel près des connexions. Une petite évacuation d’eau pendant la montée en température est cohérente avec la dilatation. En revanche, une fuite constante, une odeur de plastique chaud, un déclenchement répété ou un bruit électrique inhabituel doit conduire à arrêter l’appareil et à faire vérifier l’installation.

Contrôles réguliers pour préserver l’installation et l’habitat

Un contrôle visuel de quelques minutes est souvent le geste le plus efficace. Il consiste à observer le sol sous le ballon, les raccords, le siphon, la bride et les traces éventuelles sur les murs voisins. Une auréole sur une cloison, une poudre blanche autour d’un raccord ou une corrosion localisée sont des alertes précoces. Dans une buanderie ou un garage, laisser le dessous de l’appareil visible facilite cette surveillance.

Le groupe de sécurité doit être entretenu conformément aux indications du fabricant. Son évacuation doit rester dégagée. Un siphon rempli de dépôts, un tuyau pincé ou une évacuation improvisée peut provoquer un débordement discret. Ce type d’humidité est problématique : elle peut détériorer les plinthes, les cloisons en plaque de plâtre et les isolants, tout en offrant des conditions favorables au développement de moisissures.

La dureté de l’eau influence l’entretien. Dans une région calcaire, le tartre s’accumule plus vite sur certaines résistances et dans la cuve. Le détartrage, le contrôle de l’anode et l’examen de la résistance permettent de préserver les performances. Les modèles à résistance stéatite sont souvent appréciés dans ce contexte, car la résistance n’est pas directement plongée dans l’eau.

Pour un appareil thermodynamique, la surveillance comprend aussi les grilles d’air, les conduits et l’évacuation des condensats. Des cartons, un étendoir à linge ou une étagère placée trop près des entrées d’air réduisent les échanges. Une gaine qui vibre ou un conduit bouché peut faire baisser les performances sans provoquer une panne immédiate. Le local technique ne doit donc pas se transformer en débarras sans contrôle.

1. Vérifier régulièrement l’absence de gouttes sous les raccords et autour du siphon.
2. Contrôler que le groupe de sécurité reste accessible et que son évacuation fonctionne.
3. Surveiller les traces d’humidité sur les murs, le sol et les meubles proches.
4. Faire contrôler le tartre, l’anode et la résistance selon la qualité de l’eau.
5. Dégager les entrées et sorties d’air d’un chauffe-eau thermodynamique.
6. Écouter les changements de bruit, de vibration ou de durée de chauffe.
7. Conserver le schéma, la notice et les références des pièces remplacées.

La température de l’eau doit rester adaptée aux recommandations de l’appareil et aux exigences sanitaires. Une température trop basse peut poser un problème d’hygiène. Une consigne trop élevée favorise les brûlures, les pertes et l’entartrage. Un mitigeur thermostatique en sortie de ballon apporte une sécurité supplémentaire dans les foyers accueillant de jeunes enfants ou des personnes âgées.

Quand une réparation est nécessaire, plusieurs éléments peuvent parfois être remplacés sans changer toute l’installation : thermostat, résistance, anode ou groupe de sécurité. La décision dépend de l’état de la cuve, de l’âge de l’appareil, de la disponibilité des pièces et de la consommation observée. Entretenir un chauffe-eau, c’est prévenir à la fois la panne d’eau chaude, le dégât des eaux et l’humidité durable dans le logement.

Quels raccordements doivent apparaître sur un schéma d’installation de chauffe-eau ?

Le schéma doit faire figurer l’arrivée d’eau froide, une vanne d’arrêt, le groupe de sécurité et son évacuation, la sortie d’eau chaude, ainsi qu’une alimentation électrique dédiée avec terre et protections adaptées. Pour un modèle thermodynamique, il faut aussi ajouter les flux d’air, les gaines éventuelles et l’évacuation des condensats.

Pourquoi le groupe de sécurité est-il indispensable sur un ballon d’eau chaude ?

Lorsque l’eau chauffe, son volume augmente et la pression monte dans la cuve. Le groupe de sécurité évacue une petite quantité d’eau afin de limiter cette surpression. Il doit être visible, accessible et relié à une évacuation adaptée.

Peut-on installer soi-même un chauffe-eau thermodynamique ?

Les préparatifs peuvent être réalisés par une personne expérimentée en respectant les consignes du fabricant. Toutefois, la pose complète demande de maîtriser plomberie, électricité, circulation de l’air, bruit et condensats. Un modèle split exige une intervention professionnelle pour le circuit frigorifique et la mise en service.

Quel emplacement privilégier pour un ballon thermodynamique ?

Un garage, un cellier ou une buanderie assez vaste, accessible, hors gel et correctement ventilé convient souvent. Il faut vérifier la température hivernale du local, le niveau sonore, la compatibilité avec la VMC et la possibilité d’évacuer les condensats durablement.

À quelle fréquence entretenir un chauffe-eau ?

Une surveillance régulière des raccords, du groupe de sécurité et des traces d’humidité est recommandée. La fréquence du détartrage dépend de la dureté de l’eau. Pour un modèle thermodynamique, les grilles, les gaines et l’évacuation des condensats doivent aussi rester propres et dégagées.
