Installer soi-même une pompe à chaleur pour piscine : guide complet avec schémas et étapes détaillées

Quand les soirées se rafraîchissent mais que l’envie de prolonger la saison de baignade reste intacte, la pompe à chaleur de piscine devient une pièce maîtresse du confort au jardin. Installer soi-même cet équipement n’a rien d’un « coup de chance » : c’est une suite de décisions techniques simples, prises dans le bon ordre, qui évitent les fuites, les arrêts intempestifs et les dépenses inutiles. Le principe est accessible : capter des calories dans l’air pour les transférer à l’eau, comme une climatisation inversée. Là où les choses se jouent, c’est sur le terrain : emplacement, circulation d’air, dérivation hydraulique, protection électrique, puis réglages et entretien.

Ce guide suit un fil conducteur concret, inspiré de chantiers réels : la famille Morel, propriétaire d’un bassin 8×4, veut gagner quelques semaines de baignade sans compliquer l’entretien. Chaque étape est traitée avec la rigueur d’un diagnostic habitat : observer, sécuriser, raccorder, tester, puis prévenir les problèmes avant qu’ils n’apparaissent. Au passage, l’article relie l’installation à un sujet rarement abordé : l’impact sur l’hygiène du local technique et sur la prévention des nuisibles (rongeurs, insectes, humidité), attirés par la chaleur, l’eau et les recoins mal ventilés. Le résultat recherché est clair : une installation durable, propre, contrôlable, qui chauffe mieux et tombe moins souvent en panne.

En bref

• Positionnement : dalle plane, circulation d’air libre, distance aux murs et végétaux, accès facile pour la maintenance.
• Hydraulique : by-pass avec vannes d’isolement, étanchéité soignée, sens entrée/sortie respecté.
• Électricité : ligne dédiée, différentiel adapté, mise à la terre impérative, coffret étanche selon NFC 15-100.
• Tests : filtration seule puis mise en chauffe, contrôle fuites/pression, vérification déclenchement différentiel.
• Prévention nuisibles : gaines protégées, passages colmatés, local technique sec et ventilé.

Comprendre une pompe à chaleur piscine : principe, rendement et impact sur l’habitat

Une pompe à chaleur (PAC) de piscine fonctionne sur un principe robuste : elle récupère la chaleur présente dans l’air extérieur et la transfère à l’eau via un échangeur. L’appareil ne « crée » pas la chaleur à partir d’électricité ; il utilise surtout l’électricité pour faire tourner un compresseur et des ventilateurs. Cette nuance explique pourquoi le rendement est souvent élevé, avec un COP (coefficient de performance) fréquemment compris entre 4 et 6 en conditions favorables. Concrètement, 1 kWh consommé peut restituer 4 à 6 kWh à l’eau, ce qui change la logique de coût d’usage face à un chauffage électrique direct.

Pour la famille Morel, l’enjeu n’est pas seulement de gagner 2 ou 3 degrés. Leur objectif est d’obtenir une montée en température régulière, sans à-coups, afin de ne pas multiplier les traitements choc et de conserver une eau stable. Une eau plus stable, c’est aussi moins de condensation dans certains abris et moins de cycles brutaux sur le système de filtration. La PAC devient donc un élément de gestion globale de l’habitat, au même titre que la ventilation d’un garage ou l’étanchéité d’une cave.

Pourquoi la PAC change l’usage du jardin, mais aussi les contraintes d’entretien

Prolonger la saison de baignade transforme l’organisation extérieure. Le local technique tourne davantage, les surfaces autour du bassin restent humides plus longtemps, et le jardin est plus fréquenté en mi-saison. Cette activité prolongée attire parfois des nuisibles opportunistes : fourmis en quête d’eau, moustiques si une zone stagne, ou rongeurs qui explorent les coffrets et gaines à la recherche d’abris. Une PAC bien installée limite ces risques en évitant les recoins humides et les fuites invisibles.

Un exemple classique : une micro-fuite sur un raccord peut créer une flaque permanente près d’une dalle. Avec le temps, cela entretient une humidité favorable aux cloportes et attire des limaces. Puis, en cascade, le local technique devient plus « vivant », ce qui augmente la probabilité d’entrées de petits rongeurs. L’installation d’une PAC est donc un moment idéal pour reprendre les bases : propreté, drainage, ventilation, colmatage des passages.

Dimensionnement : éviter le sur-achat et les performances décevantes

Le choix de puissance dépend du volume d’eau, de l’exposition au vent, de la couverture (bâche, volet, abri) et de la température cible. Trop faible, l’appareil tourne en continu et vieillit plus vite. Trop puissant, il coûte plus cher à l’achat sans forcément être plus économique. Pour se faire une idée de l’ordre de grandeur des budgets et des critères de dimensionnement, un détour par les repères de prix d’une pompe à chaleur aide à comparer les postes de coût (matériel, pose, accessoires, protections), même si une piscine n’a pas les mêmes contraintes qu’un logement.

Une idée simple guide la décision : la meilleure PAC est celle qui travaille dans de bonnes conditions (air dégagé, eau correctement filtrée, réseau étanche), pas celle qui affiche la plus grosse puissance sur une fiche produit. La suite se joue donc sur la préparation du chantier.

Préparer l’emplacement et le matériel : dalle, dégagement d’air, outillage et prévention des nuisibles

Une installation réussie commence avant de couper le premier tuyau. La PAC doit être posée sur un support stable, idéalement une dalle béton ou des plots adaptés. L’objectif n’est pas seulement d’éviter les vibrations : il s’agit de préserver l’alignement des raccords, d’empêcher le tassement du sol après pluie, et de garantir un écoulement correct des condensats. Dans les terrains argileux, les variations de volume du sol peuvent désaxer une canalisation en PVC en une saison. Anticiper ce point évite des reprises coûteuses.

La circulation d’air est un critère non négociable. Une PAC aspire et rejette de grands volumes d’air ; si elle est collée à une haie, à un mur, ou coincée dans un angle, son rendement chute. Une règle pratique consiste à laisser au moins 50 cm autour (souvent davantage côté soufflage selon les modèles). Pour la famille Morel, la tentation était de « cacher » l’unité derrière un massif. Le choix final a été un compromis : un écran ajouré, distant, qui n’étouffe pas la ventilation et laisse l’accès à l’entretien.

Check-list matériel : sécuriser l’hydraulique et éviter l’improvisation

Le matériel dépend du réseau existant, mais certains éléments reviennent systématiquement. Les réunir avant le chantier évite les montages provisoires, qui deviennent trop souvent définitifs. Voici une base fiable :

• Kit by-pass (té, coudes si besoin) et 3 vannes pour gérer le débit et isoler la PAC.
• Raccords compatibles avec le diamètre des canalisations, colliers inox, ruban téflon ou pâte d’étanchéité selon usage.
• Scie à métaux ou coupe-tube PVC, ébavureur, clé à molette, marqueur, chiffons propres.
• Équipement électrique : coffret étanche, presse-étoupes, gaine, section de câble adaptée, différentiel et disjoncteur conformes.
• Contrôle : testeur électrique, niveau, spray de détection de fuite (ou eau savonneuse sur certaines zones).

Un point souvent négligé concerne l’accessibilité : l’unité doit rester atteignable pour nettoyer la grille, contrôler les raccords et intervenir sans se contorsionner. Une PAC « coincée » finit par être moins entretenue, ce qui réduit sa durée de vie. Ce qui est accessible est vérifié ; ce qui est caché est oublié.

Prévenir les nuisibles dès la préparation : câbles, gaines, humidité et recoins

La PAC crée un micro-environnement attractif : chaleur résiduelle, vibration légère, abri sous la carcasse. Dans un local technique mal fermé, des rongeurs peuvent grignoter des isolants ou s’installer dans des zones peu dérangées. Les insectes, eux, profitent des fentes, des condensats et des lampes proches. Quelques mesures simples réduisent le risque :

Colmater les passages autour des gaines (mastic adapté ou grille métallique fine selon support), surélever légèrement les conduites pour éviter les flaques, et maintenir une ventilation minimale dans le coffret technique. Une dalle propre, sans stockage de sacs de sel ou de cartons humides, limite aussi l’attractivité. Avant de passer aux raccordements, l’étape suivante consiste à clarifier le schéma hydraulique, en particulier la dérivation.

Pour visualiser les erreurs typiques (mauvais emplacement, by-pass mal placé), une recherche vidéo aide à se projeter :

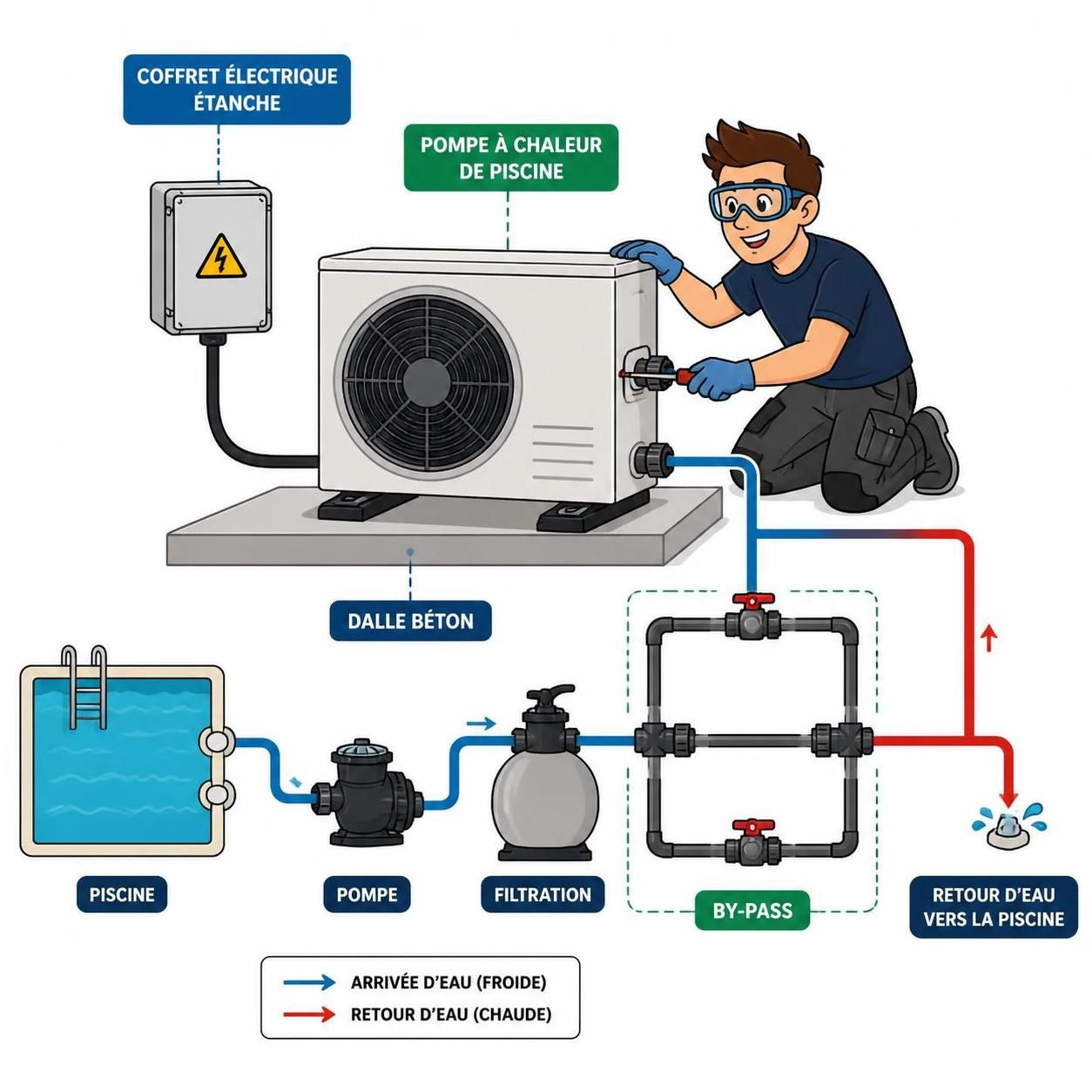

Schéma de branchement hydraulique : by-pass, sens de circulation, tests d’étanchéité et circulation d’eau

Le branchement hydraulique est le cœur de la fiabilité. Le principe est simple : l’eau filtrée est dérivée vers la PAC, chauffe, puis revient dans le circuit de retour vers la piscine. Le by-pass sert à doser le débit et à isoler l’appareil si besoin, sans arrêter la filtration. Sans by-pass, la moindre panne impose souvent un arrêt total du bassin, ce qui complique la gestion de l’eau en période chaude.

Le montage classique utilise trois vannes : une sur la branche qui va à la PAC, une sur la branche de retour, et une sur la conduite principale qui « shunte » l’appareil. En fonctionnement normal, l’eau est partiellement ou majoritairement dirigée vers la PAC, selon le débit requis. En mode maintenance, la PAC est isolée et la filtration continue. Cette logique est particulièrement utile si une intervention doit être réalisée rapidement, sans perturber la qualité de l’eau.

Ordre d’opérations recommandé (hydraulique)

1. Couper la filtration et s’assurer que le circuit n’est plus sous pression.
2. Repérer la portion « après filtre » et « avant retour bassin » pour positionner la dérivation.
3. Présenter à blanc les éléments (tés, vannes, manchons) pour valider les longueurs et l’alignement.
4. Couper, ébavurer, coller proprement le PVC (ou serrer les raccords adaptés), sans forcer.
5. Respecter le sens entrée/sortie de la PAC (souvent fléché sur la machine).
6. Laisser prendre les collages le temps recommandé, puis remettre en eau progressivement.

Dans le cas des Morel, le réseau existant avait un petit défaut fréquent : une section de tuyau était légèrement contrainte par un support. La correction a consisté à ajouter un manchon et à repositionner le support, évitant ainsi une tension permanente sur un collage. Ce genre de détail ne se voit pas le jour du chantier, mais se paye quelques mois plus tard par un suintement.

Contrôles d’étanchéité : ce qui doit être vérifié, et comment

Un test utile consiste à relancer d’abord la filtration sans activer la chauffe pendant quelques minutes. Cela chasse l’air et permet d’observer les raccords à pression stabilisée. Une lampe frontale et un chiffon sec révèlent vite une micro-fuite : il suffit de passer le chiffon sur chaque jonction. Si le chiffon ressort humide, il faut intervenir immédiatement, avant que la fuite ne s’amplifie et ne crée une zone humide permanente.

La pression au manomètre du filtre donne un indice. Une pression anormalement élevée peut signaler un filtre colmaté, mais aussi une vanne mal positionnée qui force le débit. Une pression trop basse, elle, peut révéler une prise d’air. Dans tous les cas, une circulation d’eau correcte est indispensable : une PAC qui manque de débit se met en sécurité ou chauffe mal. Pour approfondir les schémas de montage et les variantes selon les configurations, le guide installer une pompe à chaleur de piscine complète utilement les points de vigilance.

Une fois l’hydraulique stabilisée, l’étape suivante devient prioritaire : l’électricité, car autour d’une piscine, la tolérance à l’approximation est nulle.

Branchement électrique sécurisé (NFC 15-100) : ligne dédiée, coffret étanche, protections et erreurs fréquentes

Le raccordement électrique ne se traite pas comme un simple appareil de jardin. L’environnement piscine implique humidité, projections et présence de baigneurs. La norme NFC 15-100 encadre ces installations, et le respect des protections est une condition de sécurité, mais aussi de stabilité de fonctionnement (moins de déclenchements intempestifs, moins de pannes liées à l’oxydation).

La base est claire : une PAC doit, dans la majorité des cas, être alimentée par une ligne dédiée, protégée par un disjoncteur adapté à la puissance, et un dispositif différentiel approprié. La mise à la terre est impérative. Les connexions se font dans un coffret étanche avec des presse-étoupes adaptés pour éviter que l’eau ne suive les câbles vers l’intérieur.

Schéma logique de câblage : ce qui compte vraiment

Sans entrer dans des détails propres à chaque marque, la logique à suivre reste la même : alimentation sécurisée, section de câble cohérente, cheminement protégé, et organes de coupure accessibles. Un point pratique souvent oublié : prévoir une coupure de proximité (sectionneur) rend l’entretien plus sûr. Pourquoi intervenir sur un capot avec une alimentation qui dépend d’un tableau éloigné, alors qu’une coupure locale évite toute ambiguïté ?

Dans un chantier bien organisé, la zone de câble est aussi pensée « anti-nuisibles ». Des gaines fendues, des passages non colmatés ou un coffret mal fermé peuvent attirer des insectes. Les fourmis, par exemple, colonisent parfois des boîtiers tièdes et secs, surtout si de la poussière organique est présente. Un nettoyage simple, une fermeture correcte, et un cheminement sans recoins inutiles réduisent nettement ce risque.

Erreur fréquente : sous-estimer l’humidité et les surtensions

Une PAC exposée aux intempéries subit des variations d’humidité. Si les connexions ne sont pas protégées, l’oxydation augmente la résistance électrique, ce qui peut provoquer échauffements et défauts. Autre point : les micro-coupures et surtensions, plus fréquentes dans certaines zones rurales, peuvent perturber l’électronique. Une protection bien dimensionnée et un coffret propre réduisent ces aléas.

Pour les Morel, le « petit détail » qui a tout changé a été de surélever légèrement le coffret et de soigner le goutte-à-goutte des gaines : moins d’eau en ruissellement, donc moins de condensation interne. Une installation électrique propre est d’abord une installation pensée contre l’eau.

Pour compléter avec des repères visuels sur le raccordement et les protections, cette recherche vidéo aide à comparer les bonnes pratiques :

Réglages, mise en service et entretien : performances, économies, qualité de l’eau et durabilité

Une PAC installée et alimentée ne donne son plein potentiel que si la mise en service est méthodique. La règle de base : démarrer la filtration, stabiliser le débit, puis activer la chauffe. Ensuite, observer. Une montée en température progressive est normale ; chercher à gagner trop vite conduit parfois à des cycles inutiles, donc à une consommation plus élevée. Une couverture (bâche, volet) reste l’un des meilleurs leviers d’économie, car elle limite les pertes nocturnes.

Réglages pratiques : température cible et horaires

Une température cible raisonnable dépend des usages. Beaucoup de foyers visent une eau autour de 27–28 °C en saison, mais l’important est la cohérence : mieux vaut une consigne stable qu’une alternance de « coup de chaud » puis arrêt complet. Les programmations modernes permettent de privilégier les heures où la température extérieure est plus douce, ce qui améliore le rendement. La PAC aime travailler quand l’air est moins froid et quand l’échange thermique est facile.

Entretien courant : le trio air, eau, raccords

Trois contrôles simples évitent la plupart des pannes : la propreté de la grille (côté air), la qualité de la circulation (côté eau), et l’état des raccords (côté étanchéité). Nettoyer régulièrement les grilles et retirer feuilles et insectes empêche l’encrassement. Sur le plan hydraulique, un filtre colmaté réduit le débit, et une PAC peut alors se mettre en sécurité. Côté raccords, une vérification visuelle mensuelle repère vite un suintement.

La qualité de l’eau compte aussi. Une eau trop calcaire favorise des dépôts dans l’échangeur. Une eau déséquilibrée (pH trop bas) peut être agressive pour certaines pièces. L’idée n’est pas de sur-traiter, mais de maintenir un équilibre. Un carnet d’entretien, même simple, permet de noter les dates de nettoyage, les observations de pression, et les ajustements réalisés. Cette discipline « habitat sain » réduit les interventions en urgence.

Prévention nuisibles en exploitation : garder un local technique dissuasif

En fonctionnement, le local technique doit rester sec, rangé, et ventilé. Les nuisibles s’installent rarement dans un espace lumineux, propre et sans recoins. Stocker des produits dans des bacs fermés, éviter les cartons au sol, et vérifier les grilles d’aération sont des gestes utiles. En extérieur, un dégagement autour de la PAC (pas de tas de bois collé, pas de végétation dense) limite les abris potentiels. Une pompe à chaleur performante n’est pas qu’une machine : c’est un élément d’un écosystème domestique à maintenir en équilibre.

À ce stade, l’installation est opérationnelle et contrôlable. La meilleure assurance sur la durée reste une routine courte, régulière, et appliquée sans attendre le jour où « quelque chose cloche ». Ce qui est surveillé ne dégénère pas.

Quels outils sont indispensables pour installer et raccorder une pompe à chaleur de piscine ?

Les incontournables sont : scie à métaux ou coupe-tube PVC, ébavureur, clé à molette, colliers inox, ruban téflon, tournevis isolés, testeur électrique, marqueur et chiffons. L’objectif est d’éviter l’improvisation, surtout sur l’étanchéité et la sécurité électrique.

Comment reconnaître une fuite après le branchement hydraulique de la PAC piscine ?

Les signaux typiques sont : suintement au niveau des raccords, flaque qui réapparaît après filtration, baisse progressive du niveau d’eau et bruit d’aspiration d’air. Un contrôle au chiffon sec sur chaque jonction et une observation lors de la remise en pression permettent de localiser rapidement l’origine.

Faut-il obligatoirement un by-pass pour une pompe à chaleur de piscine ?

Oui, c’est fortement recommandé. Le by-pass permet d’isoler la PAC (entretien, panne, hivernage) sans arrêter la filtration, et d’ajuster le débit. Sans by-pass, l’exploitation devient plus contraignante et les interventions sont souvent plus longues.

Peut-on installer une pompe à chaleur sur une piscine déjà existante avec une plomberie ancienne ?

Oui, à condition d’adapter le montage au diamètre des canalisations et de choisir une PAC compatible avec le volume d’eau. Sur des installations anciennes, il faut souvent prévoir des raccords de transition, corriger des alignements contraints et vérifier que la filtration fournit un débit suffisant pour éviter les mises en sécurité.

Quelles mesures simples réduisent les risques de nuisibles autour du local technique et de la PAC ?

Les plus efficaces sont : colmater les passages de gaines, garder une zone propre et sèche (pas de cartons, pas de stockage au sol), dégager la végétation autour de l’unité, contrôler l’absence de fuites, et utiliser des coffrets étanches bien fermés. Un environnement entretenu est naturellement dissuasif.
